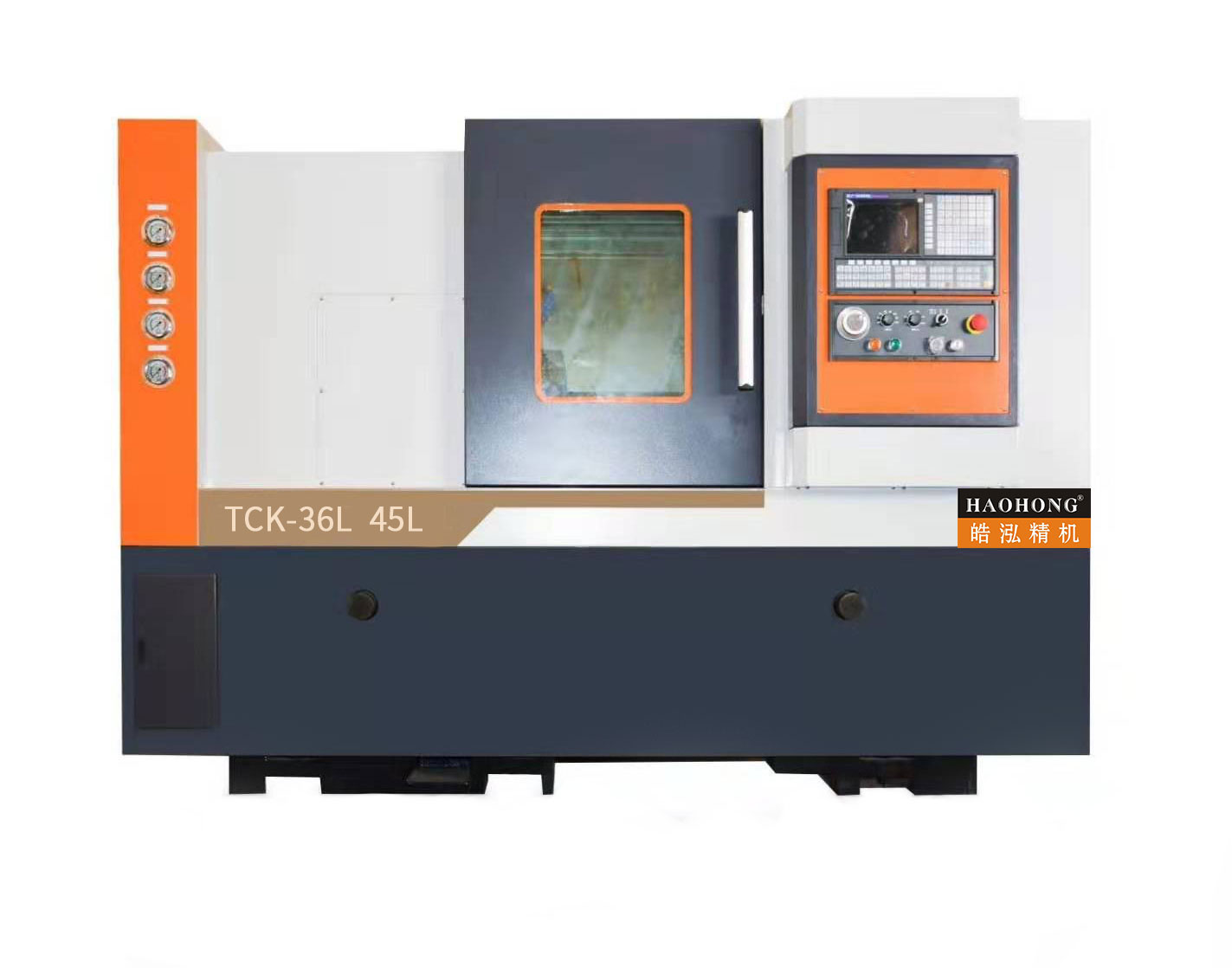

线轨斜床身数控车床

2020-06-13 09:37

设备概括及产品特点:

★ 30°整体式斜角床身设计,管状中空整体铸造床身,采用HT300树脂砂铸造,床身一体成型,2次时效处理,变形小,在重切削和高速车削加工时能确保精度的稳定。
★ 主轴,丝杠,线轨,轴承均采用世界一流品牌,同时主轴采用螺纹散热片设计,确保主轴热变形小。
★ 主轴经动平衡处理,确保高速旋转平衡。
★ 高刚性液压尾座,具有稳定的性能,让生产加工更加便捷。
★ 适用于精度要求高,加工难度大,工序多及批量生产的各种中型盘类.轴类零件的加工。


主要技术参数:单位(mm


  机型 TCK-36A TCK-45L
工  作  范  围 床身上最大回转直径 460 560
滑板上最大回转直径 170 300
★盘类最大车削直径 420 500
★轴类最大车削直径 150 280
标准顶针距 350 500
X轴最大行程 210 225
Z轴最大行程 400 610
★ 最大有效车削长度 350 500
床 身 床     身 30°斜式整体铸造床身
X.Z双向线性滑轨
 主 轴 系 统 主传动系统形式 主电机直联+独立主轴单元
主轴头型号 A2-5(6寸) ISO A2-6(8寸)
★主轴通孔直径 56 66
★棒料通孔直径 42 52
★主轴最高转速(rev/mim) 4500 4200
★主轴电机功率(KW) 7.5KW(伺服) 11KW(伺服)
伺 服 轴 X.Z轴伺服电机形式 电机+联轴器直联11N.M
X. Z轴线轨规格 35/35 45/45
X轴滚珠丝杠 3210 3210
Z轴滚珠丝杠 3210 4010
刀 架 ★工位 八工位 十工位
★刀具尺寸 刀柄规格:20×20 刀柄规格:25×25
镗刀柄规格:30 镗刀柄规格:40
    尾   座 形式 液压驱动套筒
滑板拖挂,整体移动
尾座套筒直径 65 80
尾座套筒行程 80 80
尾座顶尖内锥孔 固定芯轴尾座
MT4#
尾座最大移动距离 300 450
系统 标配 新代21TA控制系统

  其   它 加工精度 IT6
重复定位精度 X-axis:0.005
Z-axis:0.005
粗糙度 Um  Ra≤0.8
体积(长×宽×高) M   3.0×2.0×2.0
电源 KVA  50
总重量 3500Kg 4500Kg


相应配套供应商

项目 规格 生产商
控制系统 SYNTEC-21TA 台湾新代
单元套筒主轴 A2-5(A2-6) 台湾普森
刀塔 液压八(十)位 台湾旭阳
滚珠丝杠 X轴3210,Z轴4010 日本THK
丝杠轴承   日本NSK
X,Z向直线导轨 35/35mm   45/45mm 日本THK
液压卡盘及回转油缸 6寸(8寸) 台湾亿川
液压系统   台湾油研
润滑系统   贝奇尔






标准配置:
1. 数控系统
2. 卧式8(10)工位液压刀塔
3. 伺服主电机
4. 液压中空三爪卡盘
5. 全封闭防护罩
6. 液压尾座
7. 电器控制系统
8. 自动润滑系统
9. 热交换机
10. 双向线轨
11. 全套技术资料
