整体铸件排刀数控车床HJ-46
2020-06-13 15:56

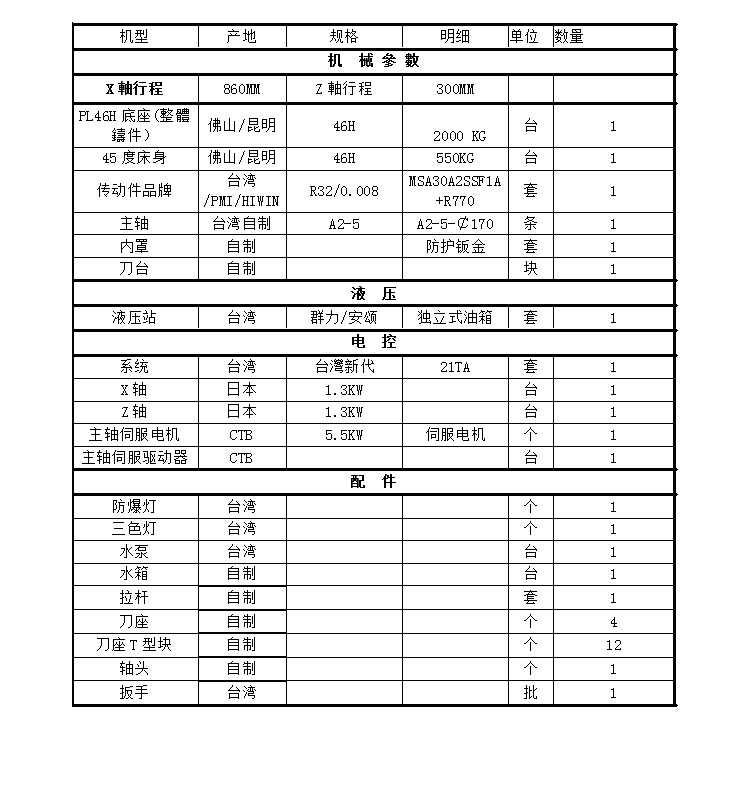

B项：技术条款
SPECIFICATIONS 机械规格 厂牌
1Controller type控制器型号 臺灣新代21TA
Taiwan original operation panel, input module 臺灣原裝操作輸入模組
Spindle 主轴鼻端规格 A2-5 原裝独立式单元主轴
spindle bore 主轴孔径 56MM
speed of mainshaft主轴转速 45—4500RPM
Spindle motor power主轴馬达 5.5KW/4500rpm
Servo motor 伺服马达 (X轴) 1.3KW
Servo motor 伺服马达 (Z轴) 1.3KW
Axis trave X/ Z三轴行程 860/300mm
Rapid feed rate X/Y/Z快速进给 24/24mm/min
Cutting feed rate切削进给 20mm/min
Ballscrew滚珠螺杆，滚柱导轨 R32-0.008 C3级 台湾PMI/HIWIN
Bearin配对级轴承 德国原裝FAG軸承
Type of driving传动方式 直连式
Distance from spindle nose to table top
主轴鼻端到工作台的距离 150mm
Floor space measurement机械尺寸 2100*1500*1850mm
Positioning accuracy定位精度 0.005/300mm
Repeatability重复定位精度 0.005mm
Power capacity电源需求 10KVA
Power voltage电压需求 3φ-AC220V±5%/3φ-AC380V±5%
Machine weight机械净重量 2500kg
STANDARD 标准配置 备注
Fully enclosure splash guard 全罩式板金
Remote MPG 手轮
PU work lamp PU工作灯
Warming lamp 警示灯
Cutting coolant unit motor 切削水马达
Auto lubrication system 自动润滑装置

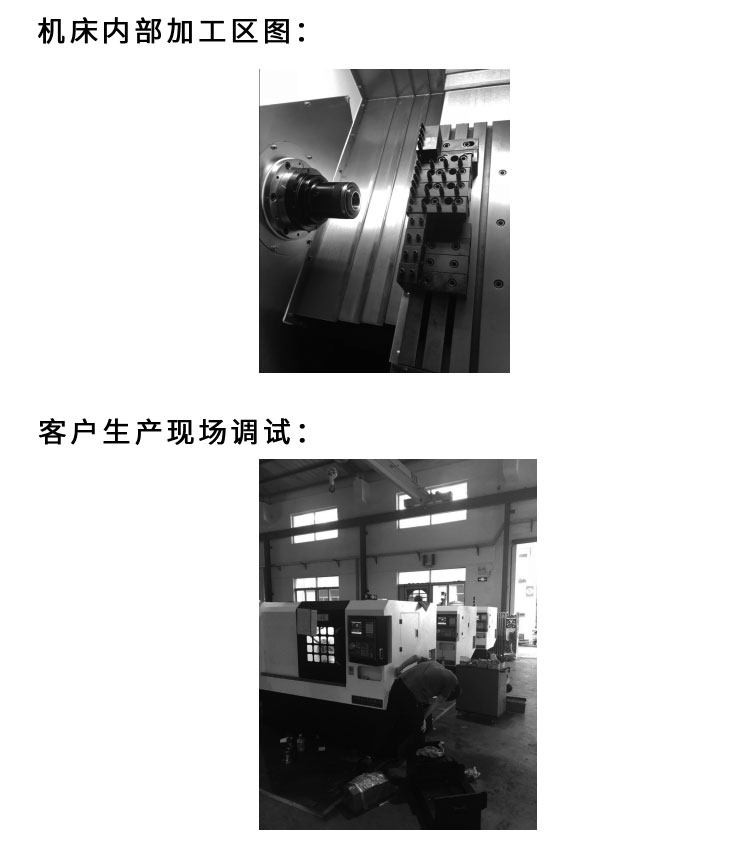

HJ-46型数控车床
