TCK-46L-56L线轨斜床身数控车床

2020-06-13 11:26

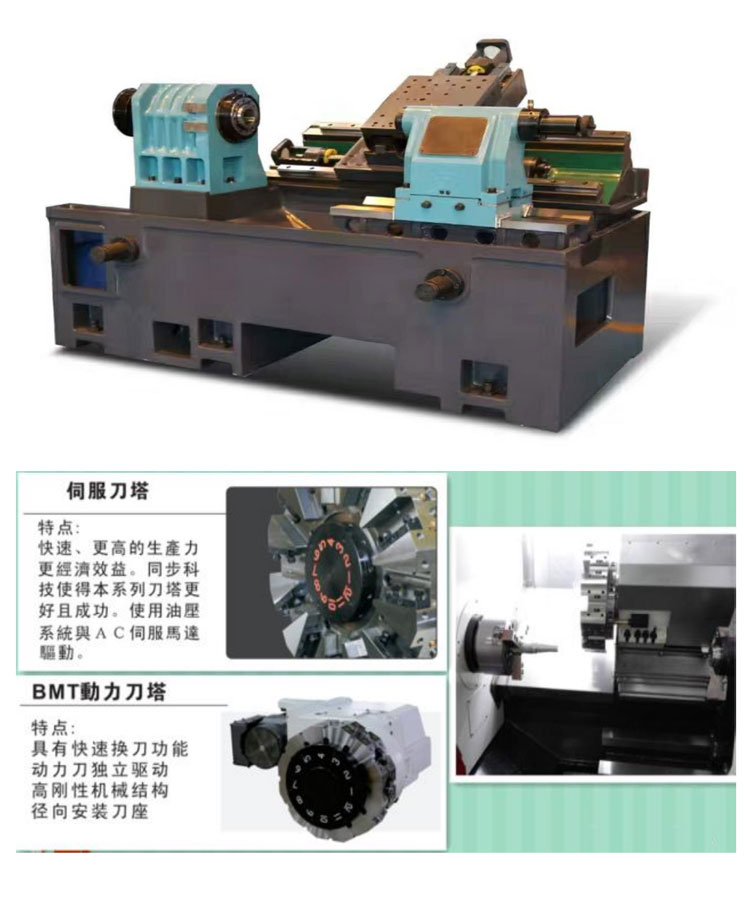

设备概括及产品特点:
TCK-46/56L  数控车床采用箱形结构床身 , 高强度米汉纳铸铁 , 组织致密 , 强度好 , 硬度恰
当 , 磨擦系数低 , 且具有自润性 , 底座床身整体型箱结构 , 大大增强了机床的整体刚性和稳
, 定性,且有吸振之功能,  减少了刀具损耗,提高了工件质量。具有较高的性能价格比,整
机布局紧凑合理 , 其高转速 、 高精度 、 高刚性和丰富的配置 , 为用户在使用中提供了高效率
和高可靠性的保证。

一、 本机床主要特点:
1 、TCK-56L  采用 30° 斜式布局,床身底座一体化结构,大大提高了机床在工作中的抗弯 、抗扭刚度,高刚性及高稳定性的一体化床身底座为整机的高精度提供了有力保证。
2 、TCK-56L  主轴单元为独立主轴(高精度的 NSK  主轴轴承,整个主轴单元精度高、刚性好且具有理想的装 、 拆性能 。 主轴系统经过严格的动平衡测试 , 精度高 、 精度保持性好 、 热
变形小 、 热稳定性佳, 最高转速可达 4500rpm 。 主轴单元的高精度 、 高刚性 、 高转速 、 高效率使整机不但能完成精加工 , 还能为用户进行粗加工 、 重切削 , 特别适合批量生产制造形状复杂、精度要求高、光洁度高的产品。
3 、TCK-56L  尾座采用液力驱动 , 套筒自动伸缩 , 刚性好 。 用户在使用时可采用面板或脚踏开关控制,省时省力,为机床加工提供高效率。
4 、TCK-56L  标准配置台湾油压刀塔,为用户提供方便、实用和可靠的加工部件。
5 、TCK-56L  进给系统由伺服电机直联驱动 , 刚性 、 精度 、 动态回应特性好 。 机床配置进 口THK  导轨
6 、TCK-56L  本机为用户提供完善的液压及润滑系统,采用高质量液压泵及液压阀等元件 ,大大降低故障率。液压及润滑系统设计简洁、可靠。机床采用集中定量自动润滑。
7 、TCK-56L  新款 采用台湾回转卡盘油缸

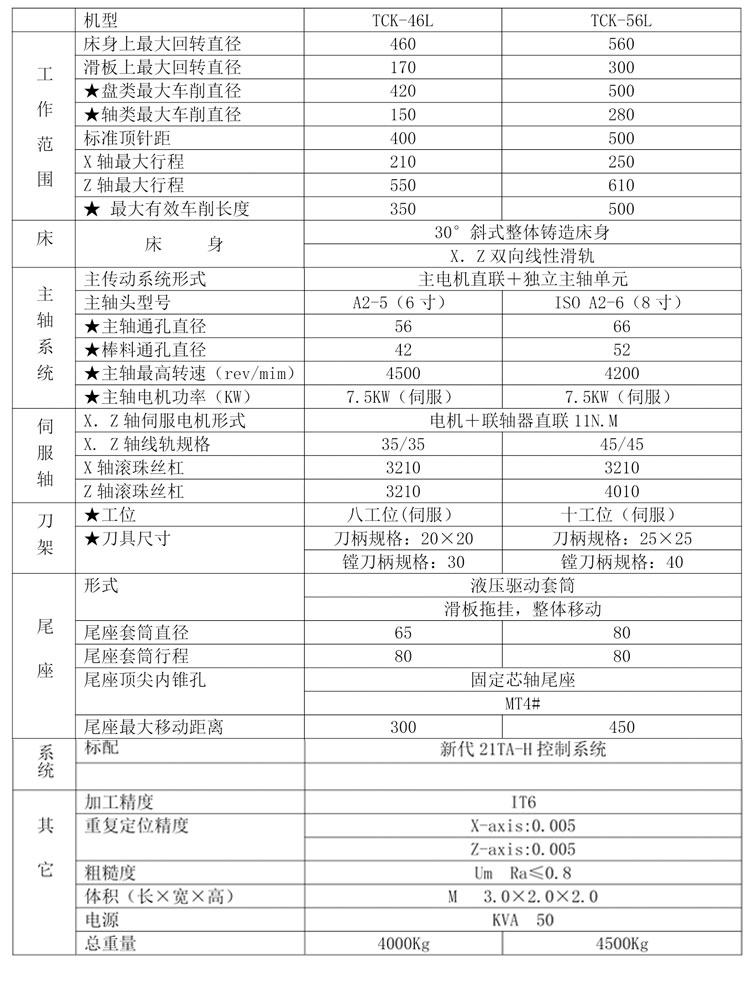

主要技术参数:单位( mm )

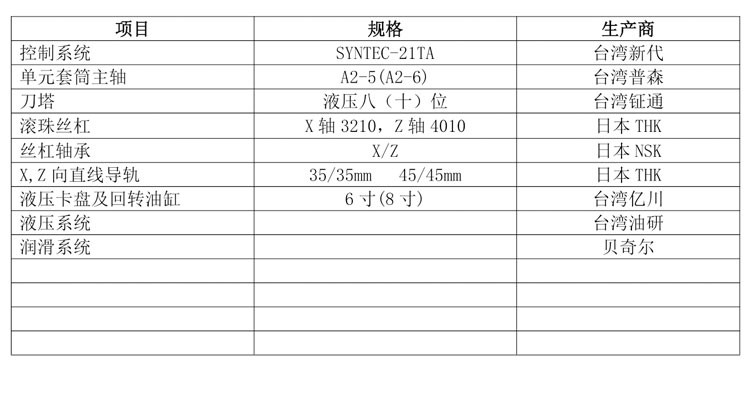

相应配套供应商


标准配置:
. 1.  数控系统
. 2.  卧式 十 工位液压刀塔
. 3.  伺服主电机
. 4.  液压中空三爪卡盘
. 5.  全封闭防护罩
. 6.  液压尾座
. 7.  电器控制系统
. 8.  自动润滑系统
. 9.  热交换机
10. 双向线轨
11. 全套技术资料
